グラフ上でのオブジェクトの整列

Previous topic Next topic JavaScript is required for expanding text JavaScript is required for the print function

自動スナップ

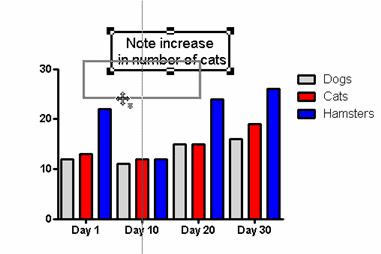

Prism では、グラフの軸や他のオブジェクトと整列するようにオブジェクトの自動スナップが行われます。たとえば、1 つまたは複数の棒の上にテキスト ボックスをドラッグする場合、その棒の中心線と揃うようにテキスト ボックスがスナップされます。また、テキストの位置揃えも "中央揃え" に変更されます。これで問題がある場合は、「テキスト」[Text] ツールバーのテキスト位置揃え用ボタンを使用して位置揃えを元に戻せます。

自動スナップが行われないようにするには、Alt キー (Windows) または Option キー (Mac) を押しながらオブジェクトをドラッグします。

snaps



Prism ツールバーの 「整列」[Arrange] セクションの 「オブジェクトの整列」[Align Objects] または 「グループ化」[Group] ボタンの使用

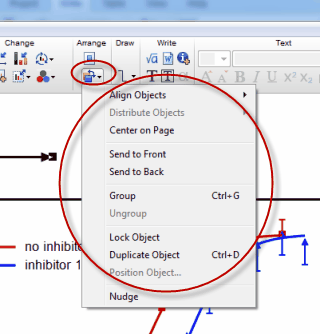

グラフの場合は、「整列」[Arrange] ボタンのドロップダウン メニューを使用します。

text 11

レイアウトの場合は、「整列」[Arrange] ツールバーに各タスクのボタンがあります。

text 12

オブジェクトを整列させる方法:

align - 「整列」[Arrange] メニューまたはツールバーの 「オブジェクトの整列」[Align Objects] を選択します。横方向、縦方向、あるいは X 軸または Y 軸に揃えることを選択します。

距離を入力してオブジェクトの位置を決める方法:

「整列」[Arrange] メニューまたはツールバーの 「オブジェクトの位置」[Position Object] を選択します。ページの左上端からのオブジェクトの左上隅の距離を入力します。

オブジェクトが誤って移動することがないようにロックする方法:

lock object - 「整列」[Arrange] メニューまたはツールバーの 「オブジェクトのロック」[Lock Object] を選択します。ロックされたオブジェクトを選択すると、ノブが黒色ではなくグレーで表示され、このオブジェクトを移動したり、サイズを変更したりすることはできません。オブジェクトのロックを解除するには、オブジェクトを選択し、「整列」[Arrange] メニューの 「オブジェクトのロック」[Lock Object] を再び選択します。

重なり合っているオブジェクトの 1 つを前面へ移動する方法:

bring to front - オブジェクトを選択し、「整列」[Arrange] メニューまたはツールバーで 「前面へ移動」[Bring to Front] を選択します。

重なり合っているオブジェクトの 1 つを背面へ移動する方法:

send to back - オブジェクトを選択します。「整列」[Arrange] メニューまたはツールバーで 「背面へ移動」[Send to Back] を選択します。

オブジェクトを等間隔にする方法:

space evenly - 3 つ以上のオブジェクトを選択します。「整列」[Arrange] メニューまたはツールバーの「オブジェクトの均等配置」 [Distribute Objects] を選択します。

1 つ以上のオブジェクトを複製する方法:

オブジェクトを選択します。「整列」[Arrange] メニューまたはツールバーで「オブジェクトのコピー」 [Duplicate Object] を選択します。

すべてをページの中央に配置する方法:

center - 「中央に配置」[Center] ボタンをクリックします。

ズーム率の設定

embim16

オブジェクトを正確に整列させるには、ズームインによって表示を拡大します。「表示」[View] メニューでズーム レベルを選択するか、ズーム ボタンをクリックします。ズーム倍率の変更によって画面上の倍率は変更されますが、プリント出力時のグラフまたはレイアウトのサイズは変更されません。Ctrl キーを押しながら M キーを押すと表示が拡大、Ctrl キーを押しながら J キーを押すと縮小されます。

ルーラー

rulers

「表示」[View] メニューで [Rulers] を選択します。ルーラーがグラフやページ レイアウト画面の上部と左側に表示されます。ルーラーはオブジェクトを性格に整列させる際に表示します。グラフ用にスペースをより広く確保したい場合はルーラーを非表示にします。

整列ガイド

alignment guides

整列ガイドは、オブジェクトの配置および整列の確認用の一時的な線で、ルーラーからドロップできます。1 本のガイドを表示する場合は、いずれかのルーラーでマウスをクリックしてドロップします (上部のルーラーの場合は下向き、左側のルーラーからは右向き)。縦と横両方のガイドを同時に表示する場合は、2 本のルーラーが交差する隅をクリックしてドロップします。ガイドはマウス ボタンを押している間しか表示されません。

グリッド

grids

「表示」[View] メニューで [Grids] を選択します。Prism で、ルーラーの副目盛りに沿って 0.1 インチ または 1 mm 間隔でグリッドが表示されきます。このグリッドはオブジェクトを整列させる際に利用します。プリント出力には表示されません。オフにする場合は、「表示」[View] メニューで [Grids] を再度選択します。このグリッドの表示操作は、「軸のフォーマット」[Format Axes]  ダイアログでグリッド付きのフレームを選択してグラフにグリッドを含めるようにする操作とは異なります。
